11  隧道机电系统

11.1. 主要内容

隧道机电系统施工内容主要包括：设备基础、管线及相关设施、隧道交通监控设施、可变标志、紧 急电话与有线广播系统、火灾报警设备、电光标志、发光诱导设施、通风设施、照明设施、消防及避难 设施、本地控制器、隧道管理站设备及软件、隧道机电系统联调等设施的安装及调试。

11.2. 系统施工总体流程

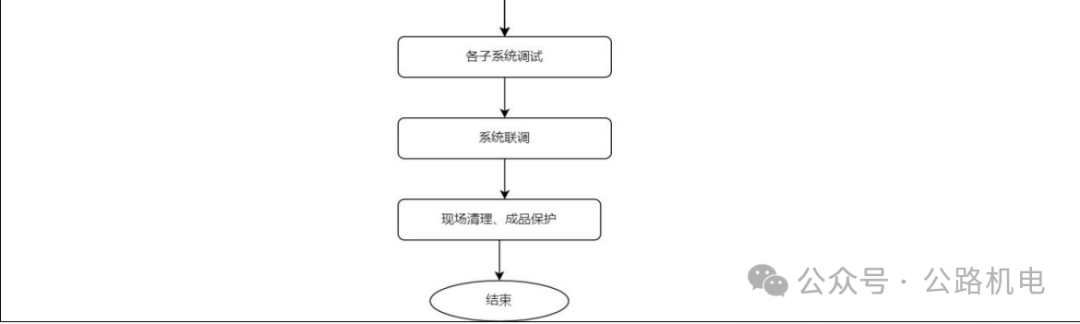

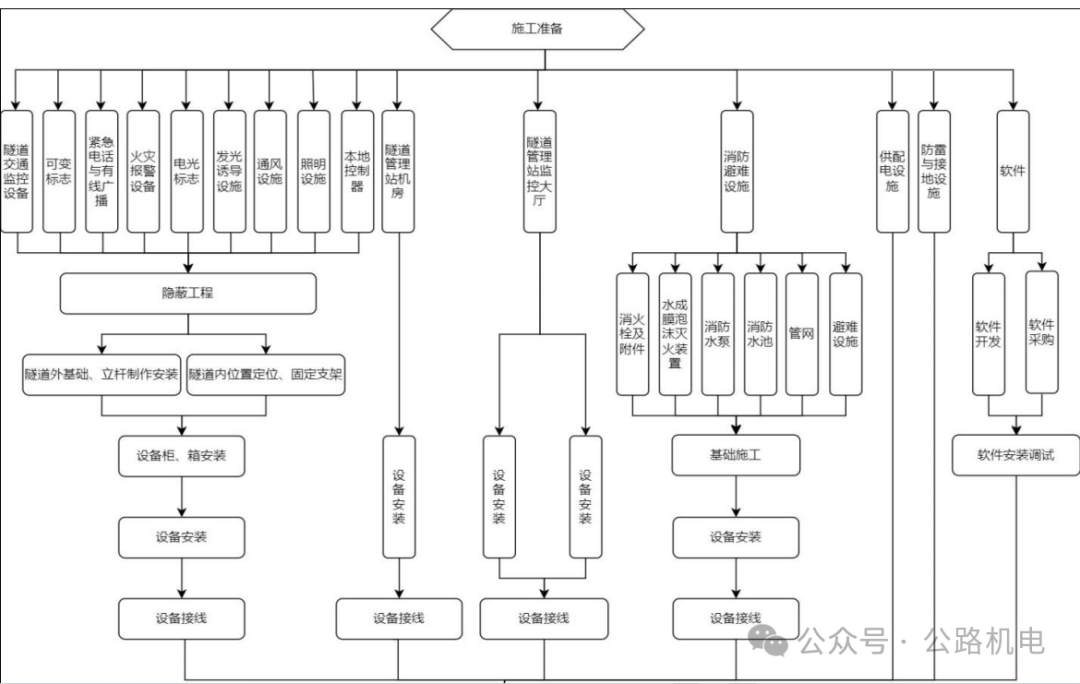

                              隧道机电系统施工总体流程图

11.3. 总体要求

a) 隧道机电系统施工应严格遵循相关规范和设计图纸的要求安装实施。

b) 隧道机电系统安装质量应符合《公路工程质量检验评定标准》（第二册 机电工程）（JTG 2182-2020）的有关规定。

c) 机房设施安装前，机房应装修完毕，满足《数据中心设计规范》（GB 50174-2017）的有关要求， 同时具备相关电源引入、预留管孔齐备、机房门尺寸满足设备顺利通过等条件。

d) 隧道机电系统施工时，现场须采取必要的安全措施。

e) 所有设备机箱应进行防腐处理，施工管线应做好保护。

f) 施工过程中应注意设施的保护。设备安装后，应对施工现场进行清理恢复，并注意对设备成品 进行保护。

g) 隧道机电系统低压配电设施及电缆布设施工要求参照本指南中第 12 章的相关规定执行。

h) 隧道机电系统防雷接地设施施工要求参照本指南中第 13 章的相关规定执行。

11.4. 基本要求

a) 隧道机电系统各设备、材料根据类型应符合现行国家、行业标准。

b) 隧道机电系统各设备及配件的型号规格、数量应符合合同要求，部件完整。

c) 隧道机电系统设备及其配置的传感器安装位置应正确，符合设计要求。

d) 设备列架、机架接地应良好。

e) 射流风机安装支架的结构尺寸、预埋件、安装方位、安装间距等应符合设计要求，并附风机预 埋件抗拉拔能力的检验报告。

f) 照明灯具安装支架的结构尺寸、预埋件、安装方位、安装间距等应符合设计要求。

g) 消防设施的消防控制器、消火栓、灭火器、加压设施、供水设施及消防专用连接线缆、管道、 配（附）件等设备应符合国家或行业相关标准规定。

h) 消防设施设备的安装支架、预埋锚固件、预埋管线、在隧道内安装孔位、安装间距等应符合设 计要求。

i) 明装的线缆、管道保护措施应符合设计要求。

j) 隧道管理站软件包括系统软件与应用软件，系统软件应合法授权、应提交正式的授权使用证书， 应用软件应提供软件开发、测试文件。

k) 全部设备安装调试完毕，系统应处于正常工作状态。

l) 现场测试应按《三相异步电动机试验方法》（GB/T 1032-2012）和《电气装置安装工程 电气设 备交接试验标准》（GB 50150-2016）执行。

m) 高杆灯的灯杆、灯具、灯盘、配线、升降机构等应符合现行《高杆照明设施技术条件》（CJ/T 457-2014）的规定。

n)  灯杆与架空供电线路的安全距离应符合现行《66kV 及以下架空电力线路设计规范》（GB 50061-2010）的规定。

o) 消防水池的施工应符合现行《给水排水构筑物工程施工及验收规范》（GB 50141-2008）的规定。

11.5. 外观要求

a) 外场设备基础表面的蜂窝、麻面、裂缝等缺陷面积不应超过该面面积的 1%，深度不应超过 10mm， 损边、掉角长度不应超过 20mm，裸露金属基体的锈蚀不应大于 1cm2。

b) 外场金属机箱与接地引下线应可靠连接，进出线管与箱体连接处应做密封。

c) 机箱、立柱表面涂层剥落、表面锈蚀单处面积不应大于 1cm2，总面积不应大于 5cm2，单个划痕 长度不应大于 5cm，划痕总长度不应大于 10cm。

d) 机箱内部元器件应固定牢靠，线缆应做标识，机箱内应设置永久性接线图，机箱内不应有杂物、 积水。

e) 室内外机柜内不应有杂物，光、电缆应排列整齐、绑扎牢固，进出线管口应封堵，应做明确标 识，电源线、信号线应分开布设、并做保护处理。

f) 控制台上设备布局符合设计要求，安装稳固、横竖端正、标识清楚。

g) CCTV 监视器布局符合设计要求，屏幕拼接完整，安装稳固、横竖端正、标识清楚。

h) 网络设备、网线线槽、信息插座布放整齐美观，安装牢固、标识清楚。

i) 大屏幕外观完整无损伤、镜头洁净，屏幕平整整洁、色彩均匀。

j)  图像清晰、稳定、无抖动。

k)  图像明亮、色泽鲜艳可调。

l) 照明灯具安装稳固、位置正确，灯具轮廓线形与隧道协调、美观。

m) 消防水池注水到位，管路畅通，管路、管件防腐处理合格。

n) 管理站内操作台、座椅、设备等整齐、有序，标识正确清晰。

o) 线缆布放路由正确、绑扎牢固、端头连接规范、形式统一、标识正确清楚，线缆弯曲半径和预 留长度应符合现行规定。

p) 电缆成端沿电缆井引入时，电缆排列整齐有序、绑扎牢固。

q) 进入墙壁有保护套管，预留长度满足相关技术规范要求。

11.6. 隧道机电系统施工要求

11.6.1. 隧道机电系统洞外设备基础施工要求

隧道机电系统洞外设备基础施工要求参照本指南中 7.6.1 的相关规定执行。

11.6.2. 隧道交通监控设备施工要求

11.6.2.1.   设备分类

隧道交通监控设备包括车辆检测器、隧道监控摄像机、隧道视频交通事件检测设备、环境检测设备 等。

11.6.2.2.   车辆检测器

11.6.2.2.1. 界面勘察

车辆检测器施工开始前应进行界面勘察，现场界面应满足下列要求：

a) 洞外公路路基基本完成。

b) 车辆检测器基础、预埋管道已完成，微波车辆检测器基础养生期已到期，基础混凝土强度测试 符合设计要求。

c) 基础预埋件已完成且位置正确，质量合格。

d) 基础平整，法兰盘、地脚螺栓等预埋位置正确。

e) 光电缆敷设已完成。

f) 交通组织、安全布控合理，具备安全作业条件。

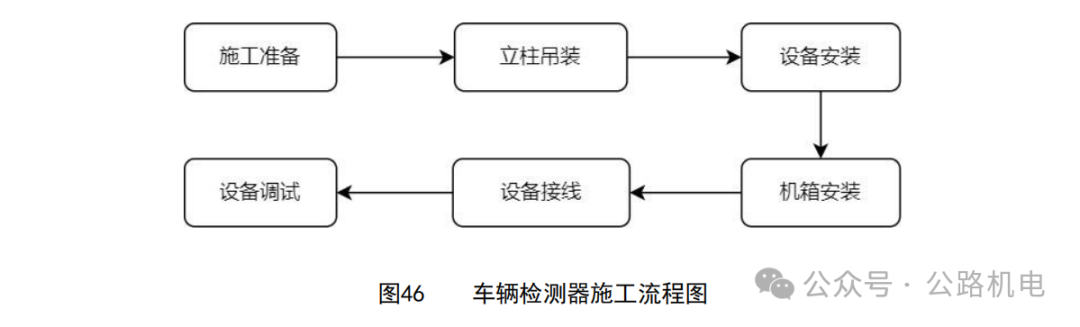

11.6.2.2.2. 施工流程

11.6.2.2.3. 施工准备

车辆检测器安装前应做好下列准备工作：

a) 施工单位应按照工序特点配齐相应施工人员及现场管理人员，至少应包括隧道机电系统工程 师、现场施工班组长、专职安全员、安装技术人员、辅助人员等。

b) 现场施工前应备好施工所用的机具，施工机具主要包括：吊车、举升车、撬棍、压接钳、扳手、
